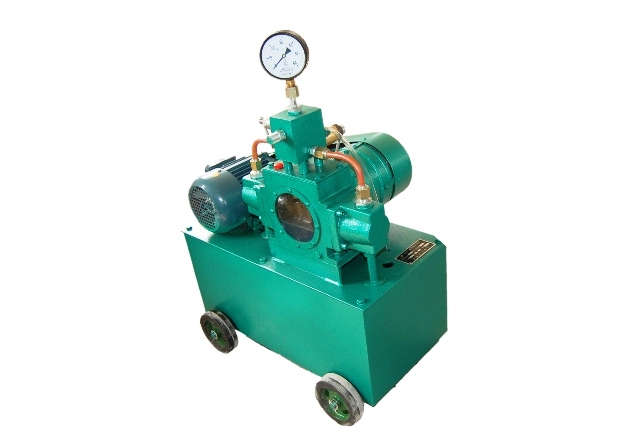

2D1SY型雙缸電動試壓泵，是試壓泵廠家按機械工業部石化通用機械標準，JB/T9089—1999生產的試壓泵
本泵被廣泛用于石油、化工、機械建筑等行業?？晒└鞣N壓力容器、蒸汽鍋爐、水暖煤氣管道、橡膠塑料管件、
機械部件的密封耐壓試驗和強度爆破試驗。試驗介質為5℃-60℃清水、乳化液或運動指數＜45mm/s的油品。
該系列泵具有工作性能穩定，三化程度高。易于操作維修，結構緊湊，移動靈活等特點，適用于各種施工現場及試驗室，
是一種壓力測試設備。
二、 試壓泵的參數
試壓泵型號 | 額 定壓 力(Mpa) | 流 量(L/h) | 柱塞 直徑(㎜) | 柱塞 行程（㎜） | 柱塞往 復次數 (次/min) | 電機 功率(KW) | 泵 體 積 (長×寬×高) | 重量(㎏) |
2D1SY-40 | 4 | 506 | 40 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-63 | 6.3 | 284 | 30 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-100 | 10 | 195 | 25 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-160 | 16 | 120 | 20 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-250 | 25 | 102 | 18 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-400 | 40 | 80 | 16 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-630 | 63 | 45 | 12 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-800 | 80 | 32 | 10 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-1000 | 100 | 32 | 10 | 40 | 84 | 1.1 | 730×450×970 | 124 |
三、 試壓泵的結構

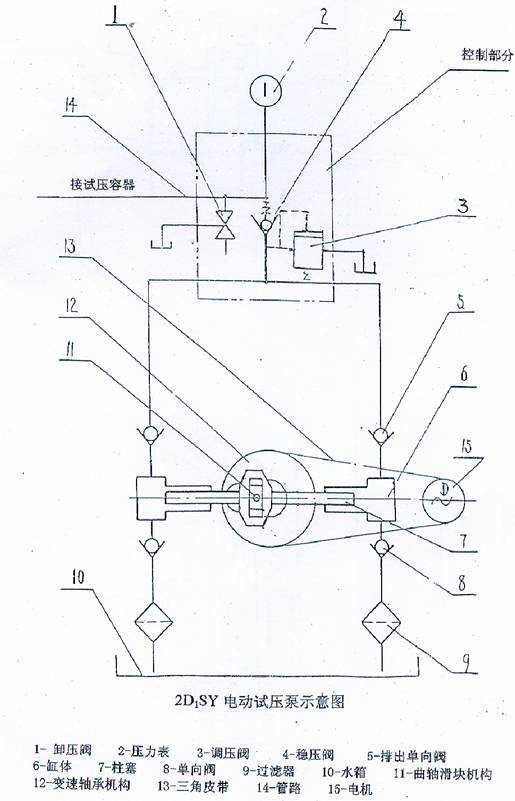

2D1SY為臥式雙缸往復式電動試壓泵，有水箱機座、主機、控制、電動機部分組成。工作時有電動機通過皮帶副傳給變速傳動軸承，驅動曲軸滑塊帶動兩個柱塞作往復運動，由于兩級單向閥的作用，實現液體的吸入排出加壓，并通過控制部分的調壓閥、卸壓閥、壓力表來自動調節顯示恒定系統壓力，試壓結束后松開卸壓閥，系統卸壓。本試壓泵的主要特點是結構緊湊，工作穩定，功率小節能，水箱密封防塵，使用方便。其中2D1SY—40具有大流量的特點，適用于測試低壓大容器系統及零部件。
四、 電動打壓泵 注意事項
1.試壓泵用前先檢查主機箱體內滑塊潤滑油，油位高度應達到油窗的1/3。（46＃普通機油）
2.電動試壓泵水箱內的液體（水或油）應保持清潔，工作時要保證足夠的液面高度，以防吸入空氣。
3.大型容器及系統在試壓前，應用其它方法先注滿液體，然后開機進行試驗。
4.調壓閥在出廠前應按泵的額定壓力測試標定，因此，使用時無須進行調整，如
果試驗壓力低于電動試壓泵的額定壓力，即可松開縮緊螺母旋開調壓閥桿進行重新調整，達到要求數值后緊固縮緊螺母。
5.保證吸入端液體暢通，過濾器應按時清洗。
6.如果打壓泵的試驗介質為水或乳化液，停機時間較長時，應把液體排凈，然后把泵腔內注入潤滑油，以防銹蝕或0℃以下機體凍裂。
7.電動打壓泵內結冰嚴禁開機，以防機械損傷。
五、 打壓泵故障及排除
現象 | 原因 | 排除方法 |
試壓泵不升壓或 升壓緩慢 試壓泵穩壓時間短 | 1.卸壓閥沒關閉。 | 檢查關閉。 |
2.吸入和穩壓?jiǎn)蜗蜷y密封不好，有雜物充填或磨損。 | 清洗檢查配研或替換。 | |
3.過濾器堵塞。 | 拆洗清洗雜物。 | |
4.柱塞密封不嚴滲漏。 | 替換密封。 | |
5.水箱液體不足。 | 添加足夠液體。 | |
6.平安閥密封不嚴滲漏。 | 清洗配研或替換。 | |
試壓泵穩壓時間短 或不穩壓 | 1穩壓?jiǎn)蜗蜷y | |
2.卸壓閥關閉不嚴滲漏。 | 檢查配研錐閥或替換。 | |
3.其它部位螺紋連接處滲漏。 | 緊固或替換密封。 |
六、試壓泵廠家試壓泵出廠時特殊標準件明細表
型號 | 名稱 | 規格 | 數量 | 安裝部位 |
Y802—4 | 三相異步電動機 | 1.1KW | 1 | |
GB1171—74 | O型三角皮帶輪 | 1000 | 3 | |
GB276—76 | 單列向心球軸承 | 203 | 1 | 連接盤 |
GB276—76 | 單列向心球軸承 | 110 | 2 | 偏心軸 |
GB292—76 | 單列向心球軸承 | 205 | 1 | 壓蓋 |
HMR061 | 軸用U型組合密封 | 40×5.3 | 2組 | 缸體 |
GB1235—76 | O型密封圈 | 80×3.1 | 2 | 缸體 |
GB1235—76 | O型密封圈 | 30×3.1 | 2 | 排水閥接頭下端 |
GB1235—76 | O型密封圈 | 24×2.4 | 4 | 排水閥座下端穩壓閥座 |
GB1235—76 | O型密封圈 | 22×2.4 | 2 | 進水閥座 |
GB1235—76 | O型密封圈 | 14×1.6 | 1 | 卸壓閥 |
BS4 | 變速傳動軸承 | 1：12 | 1 | 殼體內 |
注： 1、U型軸用組合密封表內規格為額定壓力4Mpa用
額定壓力6.3Mpa是30×5.3 額定壓力10Mpa是25×5.3
額定壓力16Mpa是20×5.3 額定壓力25Mpa是18×5.3
額定壓力40Mpa是16×5.3 額定壓力63Mpa是12×5.3
額定壓力80Mpa是10×5.3 額定壓力100Mpa是10×5.3
2、表列數量均每臺計。
